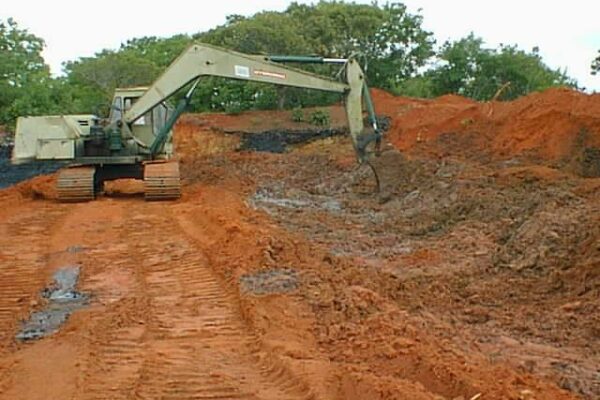

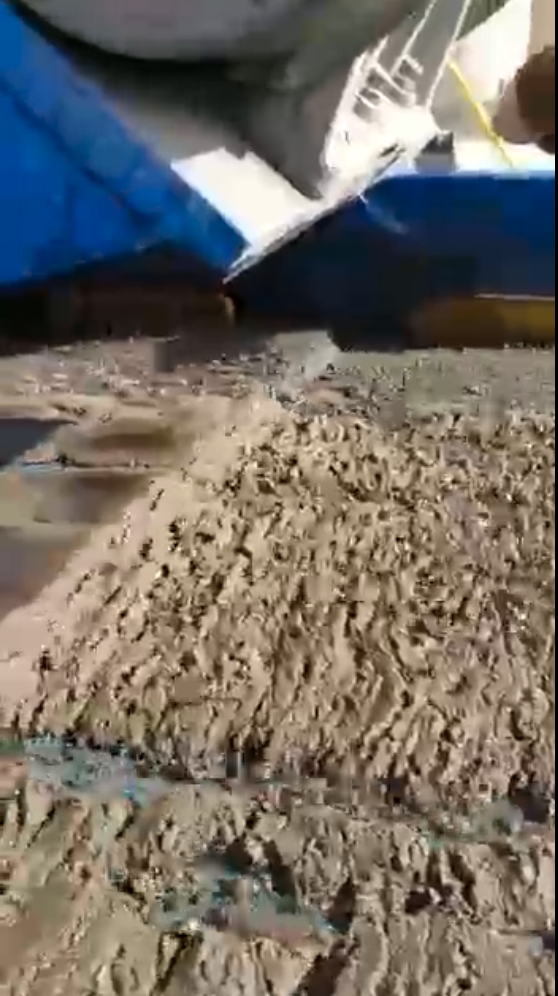

Figura 1. Il minerale di sabbie bituminose viene frantumato

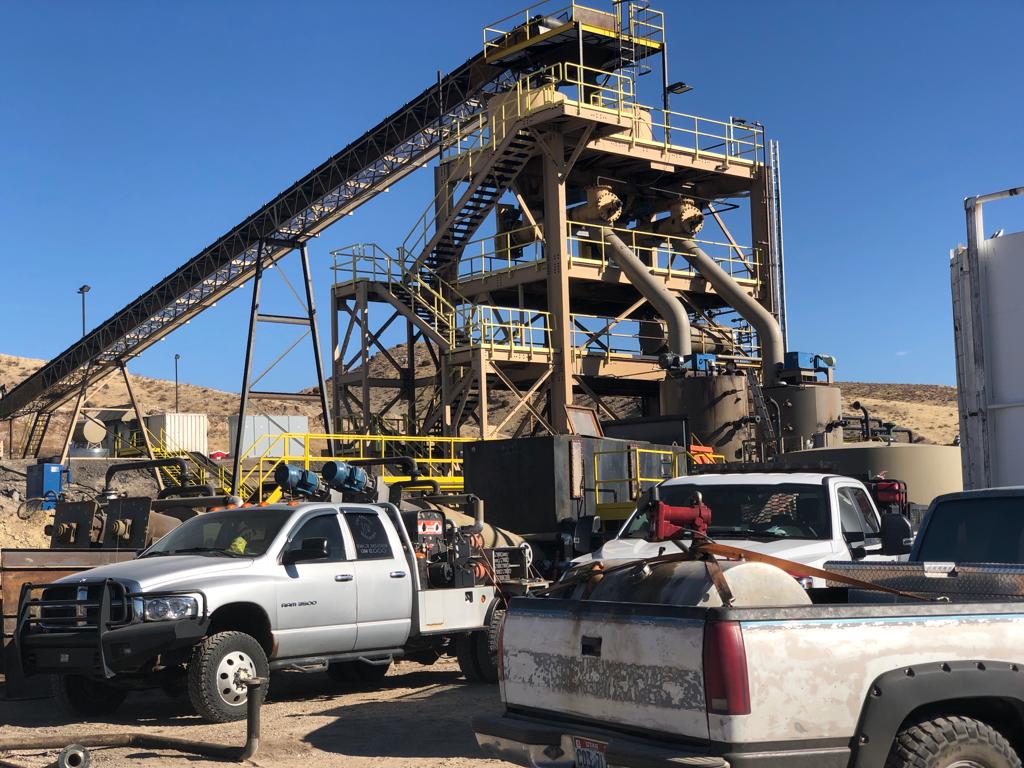

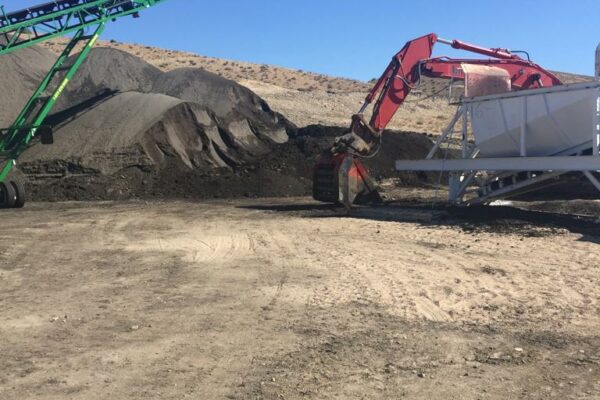

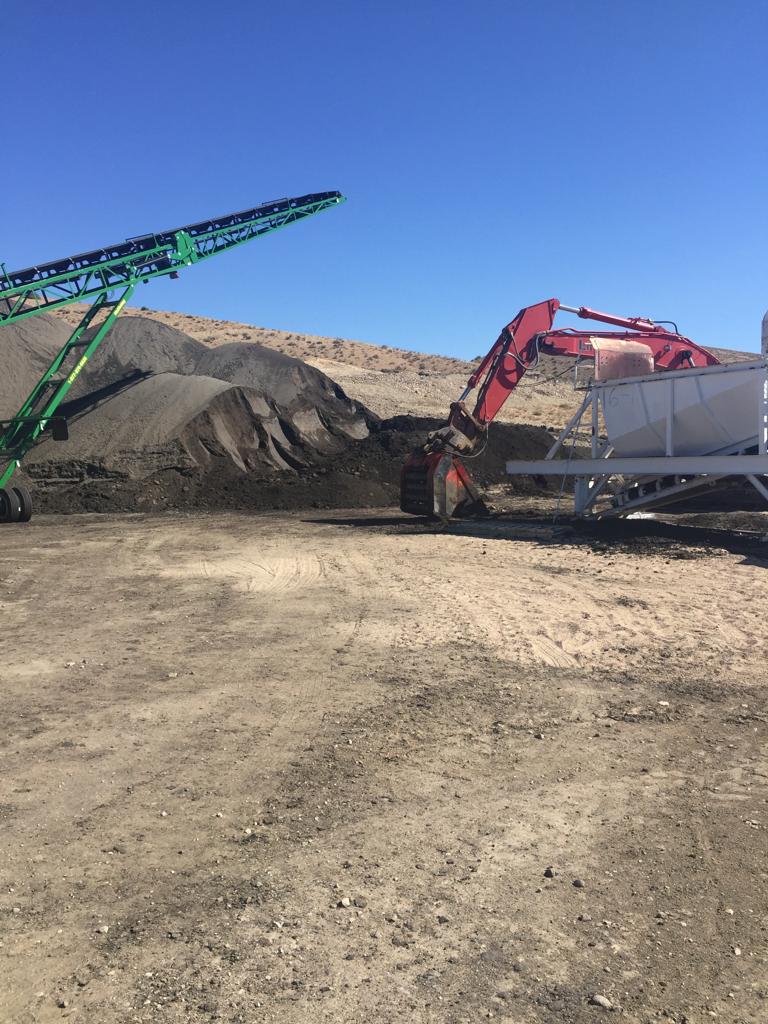

Figura 2. Il sistema di convogliamento trasporto al contenitore di alimentazione dell’impianto riceve il minerale grezzo e lo miscela con il solvente di prima fase

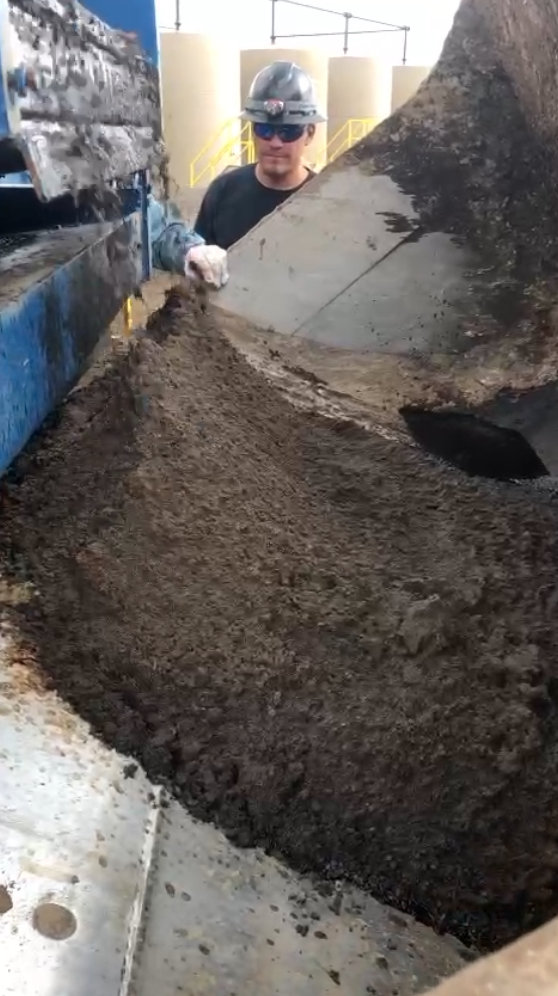

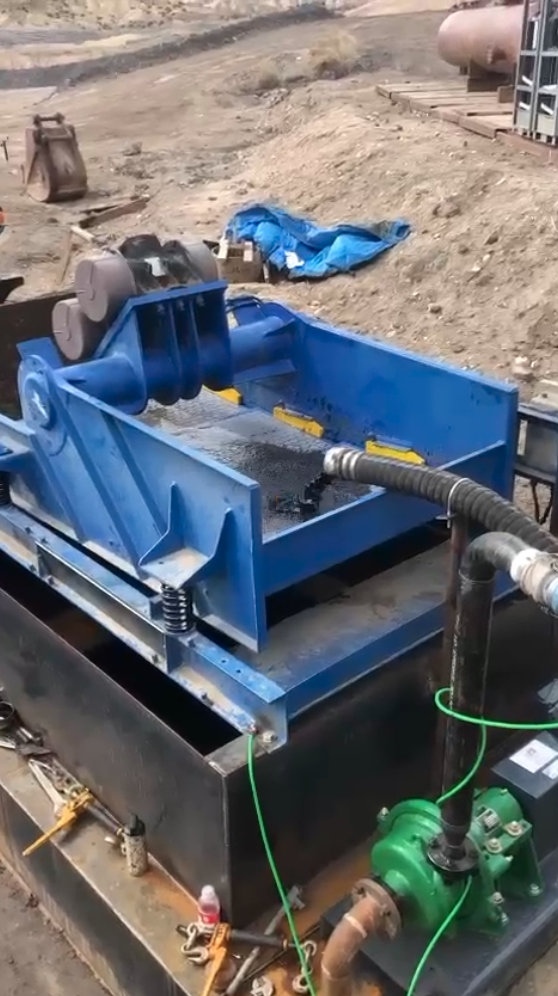

Figura 3. Il nuovo processo di separazione della prima fase della sabbia rimuove la sabbia ed è integrato col petrolio della figura 4. e il solvente per dissolvere meglio il petrolio greggio

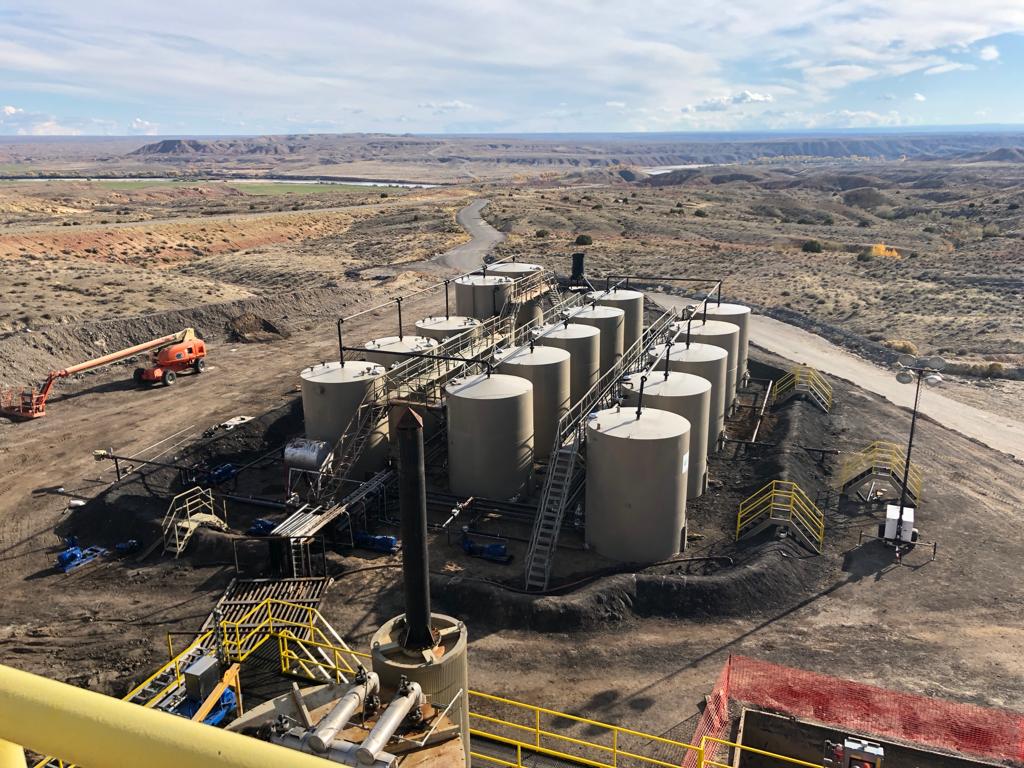

Figura 4. Nel serbatoio di petrolio la miscela di minerale e solvente è pronta per l’estrazione della separazione del fluido

Figura 5.

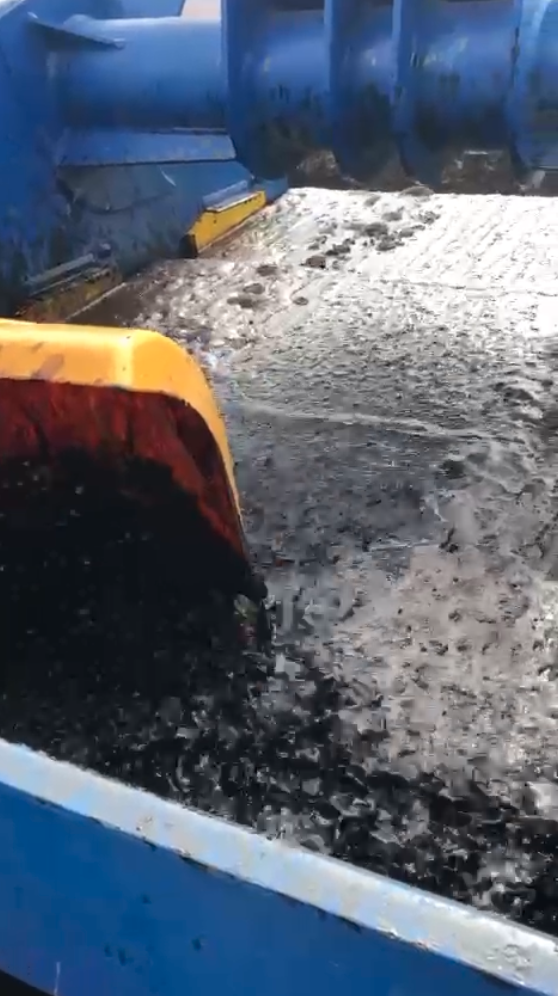

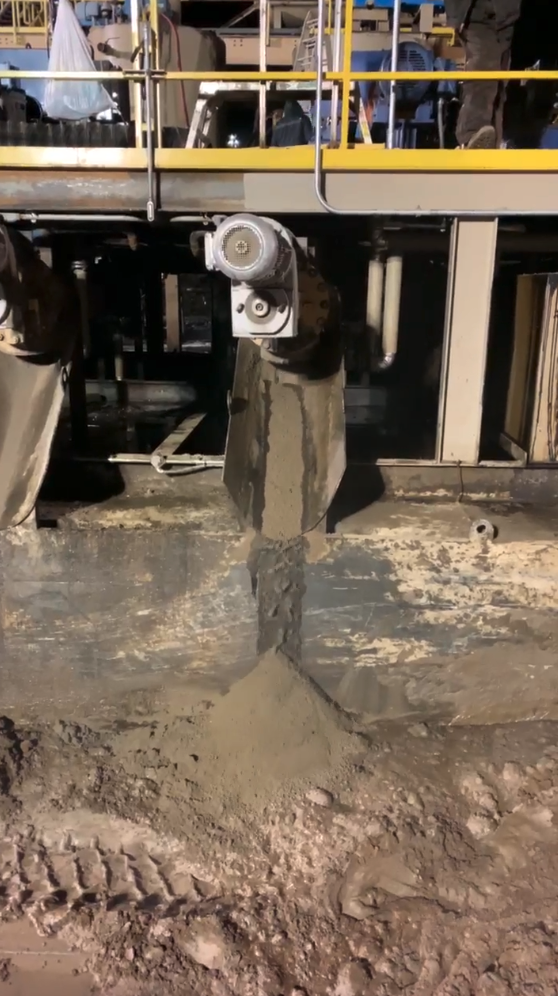

Il nuovissimo tipo di coclee producono sabbia pulita nel serbatoio di contenimento della sabbia e tutto il solvente e il petrolio rimanenti vengono catturati e riciclati

Figura 6. L’unità di estrazione di fluidi e sedimenti appena aggiunta estrae i sedimenti per una maggiore qualità del petrolio processato e da riciclare

Figura 7. Il fluido viene riscaldato per separare il solvente dal petrolio

Figura 8. La colonna di estrazione secondaria prepara il fluido per la separazione del solvente

Figura 9. Il solvente evaporato viene riciclato rilasciando petrolio rivendibile

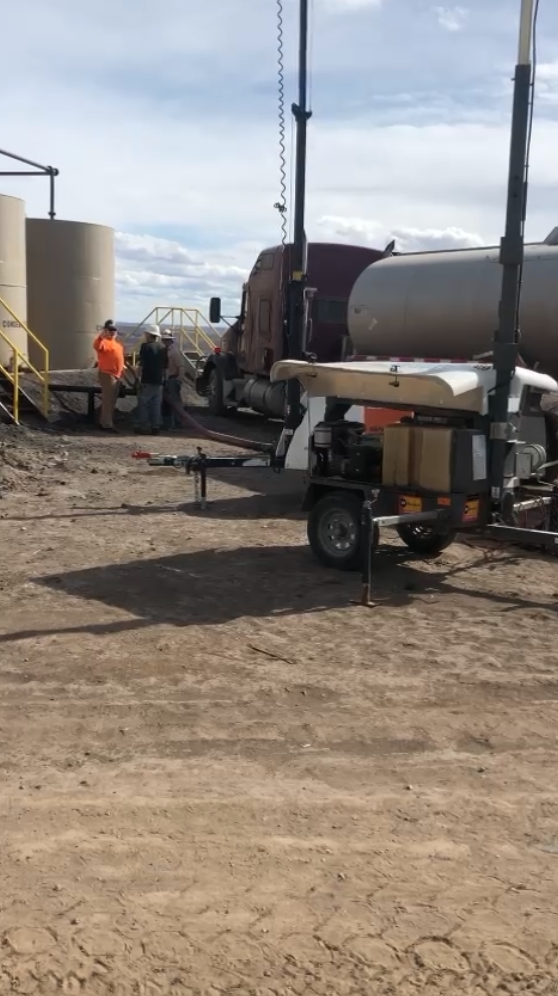

Figura 10. Il petrolio pesante è pronto da vendere
